Versuch "Digitale Vermittlungstechnik - Call Control"

Studiengänge

Elektrotechnik/Kommunikationstechnik
Informationstechnologie

Ausbildungsziel

Aufbauend auf den Versuchen:
- Digitale Vermittlungstechnik - Grundlagen
- SDL - Entwurf einer Call Control

sollen die Call Control einer Vermittlung in einer höheren Programmiersprache codiert und in ihrem Zusammenwirken mit den Modulen Signalgabe, Markierung, Ruf-Hörtonsteuerung erprobt werden.

Ausbildungsinhalte

Implementierungsspezifikation einer einfachen Call Control für Zweierverbindungsszenarien. Nutzen sie dazu einen SDL-Entwurf (siehe Dokumente.
Implementierung der Call Control in Borland C++

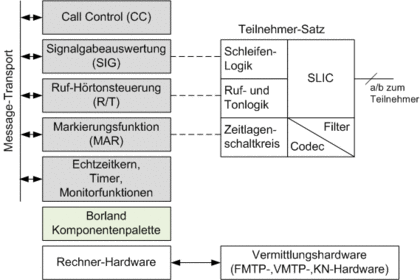

Erprobung der Call Control im Kontext mit den Modulen Signalgabe, Markierung, Hörton- und Rufsteuerung

Gerätetechnik

PC mit Borland 2006 Entwicklungsumgebung Borland-C++
Hardware einer Experimentalvermittlung, mit Teilnehmerkarte für 4 a/b-Teilnehmer
4 Telefone
1 Mehrkanaloszillograph

Dokumente

Versuchsanleitung
Vorlesungen: Vermittlungstechnik 1/2
SDL-Entwürfe einer Call Control
- simplePABX -->soll Basis für die Implementation sein!

Dateien

Programm PABX_2 für Versuchshardware 1 (tc-pabx1.it.htwm.de)
Programm PABX_2 für Versuchshardware 2 (tc-pabx2.it.htwm.de)
Programm PABX_2 für Hardware-Simulator (127.0.0.1)
Borland 2006 Programmprojekt zur Entwicklung der Call Control
Embarcadero XE Builder Programmprojekt zur Entwicklung der Call Control

Die Borland/Embarcadero-Komponente PbxAPI müssen Sie in Ihrer Entwicklungsumgebung zunächst Installieren. Informationen hierzu finden Sie in der Datei "Installation.txt".
Für die Programmentwicklung steht weiterhin eine Simulationssoftware der Versuchshardware zur Verfügung. Hierdurch haben Sie die Möglichkeit, die Entwicklung zu Hause durchzuführen. Zum Testen der Funktionalität kann das Programm PABX_2 für den Hardware-Simulator verwendet werden. Beachten Sie bitte, dass für die Kommunikation der TCP-Port 8000 freigegeben werden muss.
